Хотя в названии НБ-125 буквенная часть и отвечает за «Насос Буровой», эта модель используется в самых разных производствах, где большое значение имеет мощность оборудования. В том числе, поскольку он может работать с умеренно агрессивными жидкостями, НБ-125 можно использовать на большинстве химических производств, которые есть в нашей стране.
А поскольку конструктивно он не очень сильно отличается от большинства других агрегатов этого класса, на его примере можно изучать устройство всех насосов.
Для чего применяется
Для любых работ со скважиной, требующих нагнетания в ствол жидкости. Прежде всего, это разработка скважины, когда нужно удалять из ствола отработанную породу, снижающую эффективность проходки.
Кроме того, при ремонте скважины в ствол также подается вода или раствор, которые облегчают процесс.
А еще насос такой мощности применяется для поднятия давления в пласте, если ресурс скважины заметно снизился, и отдача упала.
Цикл работы
Насос заставляет жидкую среду двигаться от источника к потребителю. Но как он это делает в отсутствие повышенного давления в источнике? Для этого используется особый цикл, разработанный инженерами в глубокой древности, но усовершенствованный практически до идеала к сегодняшнему дню:
- Впускной клапан на цилиндре, к которому подключен источник, открывается, поршень начинает движение назад;
- За поршнем возникает зона низкого давления, в которую устремляется жидкость, заполняя открывающееся пространство внутри цилиндра;
- В момент, когда поршень доходит до упора, впускной клапан перекрывается, и одновременно открывается выпускной, подключенный к потребителю;
- Поршень начинает обратное движение, выталкивая жидкость из цилиндра.
Этот базовый цикл — основа работы большинства стандартных насосов. Но если так будет работать один цилиндр, то поток, который он обеспечивает, будет выходить из насоса толчками. Конечно, все зависит от скорости, с которой работает насос, но чтобы снизить вероятность гидроудара, в промышленных моделях используется не менее двух цилиндров.
Когда несколько цилиндров настроены на работу со сдвигом фазы, разница в давлении очень заметно снижается: в любой момент какой-то из них выталкивает воду, пока другой втягивает. Чем больше цилиндров в конструкции — тем равномернее поток.
Конструкция НБ-125

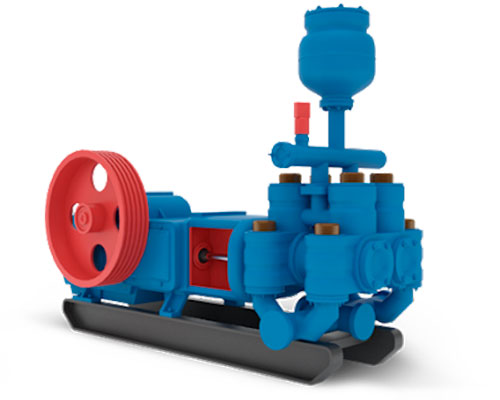

Это классический буровой насос, построенный по отработанной и доказавшей свою эффективность схеме:
- Двухзонная компоновка: части насоса установлены на противоположные стороны и закреплены на единой станине, которая снижает вибрацию и увеличивает срок службы.
- Гидравлический блок состоит из двух цилиндров, выполнен из качественной и прочной стали, обеспечивает долговечность и большой запас прочности.
- Движение от двигателя передается на гидравлический блок кривошипно-шатунной приводной передачей. Она преобразует вращение в поступательное движение поршня. За счет единой платформы, на которой все смонтировано, получается увеличить до максимума КПД и снизить потери.
Для подключения к уже существующей системе трубопроводов и коммуникациям используются шкивы и муфты, расположение которых можно выбрать заранее. Производитель допускает и левое, и правое исполнение, поэтому подобрать наиболее подходящий вариант очень легко.
Благодаря тому, что конструкция допускает двустороннее движение жидкости, насос получился более универсальным. Вам не нужно будет его отключать, выгонять из магистрали жидкость и подключать заново, чтобы начать перекачивать в обратную сторону. Направление переключается моментально. Это делает насос универсальным и очень удобным в использовании, уменьшает время потенциального простоя оборудования.
