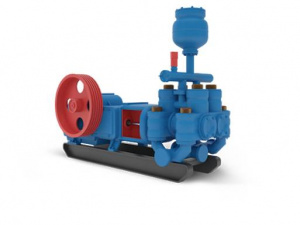

Грязевой насос НБ-125 - горизонтальный, двухцилиндровый, двустороннего действия, работает со встроенным редуктором. Насос предназначен для перекачки промывочной жидкости при бурении нефтяных и газовых скважин, для перекачки жидких жидкостей при промывке и проходных работах в процессе капитального ремонта скважин, для перекачки воды в резервуар для интенсификации добычи нефти, для перекачки различных неагрессивных жидкостей, в том числе орошаемого масла.
Технические характеристики бурового насоса НБ 125
| Мощность, кВт | Диаметр сменных втулок, мм | Объемная подача, дм³/сек (м³/час) | Наибольшее давление, МПа | Число двойных ходов поршня в мин. |
| 125 | 90 | 9,2 (33) | 13,0 (130) | 100 |
| 100 | 11,7 (42) | 10,0 (100) | ||
| 115 | 15,9 (57) | 7,5 (75) | ||
| 127 | 19,0 (64,8) | 6,0 (60) | ||
| 90 | 7,0 (25,5) | 17,0 (170) | 76 | |
| 100 | 8,9 (32) | 13,0 (130) | ||
| 115 | 12,1 (43,5) | 10,0 (100) | ||
| 127 | 15,0 (54) | 8,8 (88) | ||
| 90 | 6,0 (21,6) | 17,0 (170) | 66 | |
| 100 | 7,7 (27,7) | 13,0 (130) | ||
| 115 | 10,5 (37,8) | 10,0 (100) | ||
| 127 | 13,0 (46,8) | 8,8 (88) |
Давление и объемная подача в зависимости от диаметра втулки и числа двойных ходов поршня бурового насоса НБ 125
| Режим работы | Диаметр сменных втулок, мм | Объемная подача, дм3/сек (м3/час) | Наибольшее давление, МПа |
|
100 двойных ходов поршня в минуту |
90 | 9,2 (33) | 13,0 (130) |
| 100 | 11,7 (42) | 10,0 (100) | |
| 115 | 15,9 (57) | 7,5 (75) | |
| 127 | 19,0 (64,8) | 6,0 (60) | |
|
76 двойных ходов поршня в минуту
|
90 | 7,0 (25,5) | 17,0 (170) |
| 100 | 8,9 (32) | 13,0 (130) | |
| 115 | 12,1 (43,5) | 10,0 (100) | |
| 127 | 15,0 (54) | 8,8 (88) | |
|
66 двойных ходов поршня |
90 | 6,0 (21,6) | 17,0 (170) |
| 100 | 7,7 (27,7) | 13,0 (130) | |
| 115 | 10,5 (37,8) | 10,0 (100) | |
| 127 | 13,0 (46,8) | 8,8 (88) |
НБ-125 — это двухцилиндровый насос горизонтальной компоновки, который широко применяется в нефтегазовой, пищевой и химической областях. За счет достаточной мощности и простой, понятной конструкции, его характеристики и возможности оказываются востребованы везде, где необходимо перекачивать неагрессивные жидкости.
Основной же задачей насоса НБ-125 является подача промывочной жидкости в скважину при добыче нефти и геологическом разведывательном бурении. Также он может использоваться для поднятия давления, если необходимо увеличить эффективность добычи.
Индекс «125» соответствует мощности агрегата в киловаттах.
Комплектация
Насос состоит из двух основных модулей, смонтированных на единой раме:
- Гидравлический модуль занимается непосредственной перекачкой жидкости и пропуском ее через корпус насоса.
- Приводной модуль обеспечивает движение всех подвижных деталей системы и делает перекачку возможной.
В системе используется зубчатый редуктор и пневматический компенсатор, который позволяет практически полностью исключить неравномерность подачи жидкости.
За счет того, что вы можете купить насос НБ-125 в разных комплектациях, достигается его высочайший уровень универсальности. При заказе вы можете:
- Выбрать вид муфты: пневматическую или фрикционную;
- Определить, с какой стороны будет расположен шкив;
- Выбрать расположение манометра.
Такая довольно детализированная настройка исполнения позволяет, во-первых, варьировать расположение насоса в будущей системе на этапе ее проектирования, а во-вторых — без особых сложностей встраивать насос в уже существующую и функционирующую систему. Именно этому факту насос НБ-125 обязан своей популярностью в самых разных отраслях промышленности.
Обслуживание
Агрегат довольно простой конструктивно и не требует серьезных финансовых и временных трат на обслуживание. Текущий ремонт начинается после 500 часов работы, а капитальный — после 2500. Все необходимые запасные части есть в нашем каталоге, и их можно заказывать по отдельности.
Обслуживание заключается преимущественно в контроле за состоянием рабочих поверхностей и деталей, наличием и загрязненностью масла. Раз в полгода мало меняется при смене сезонов.
Если вам необходим надежный и недорогой буровой насос, то НБ-125 — отличный выбор.
