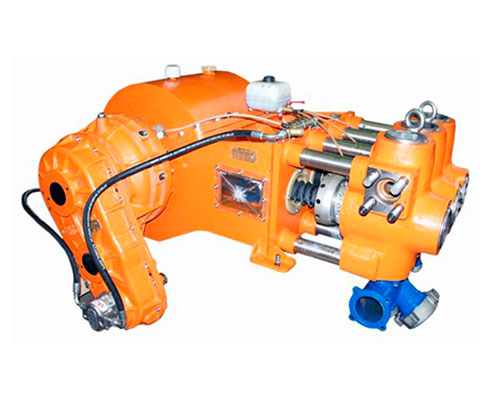

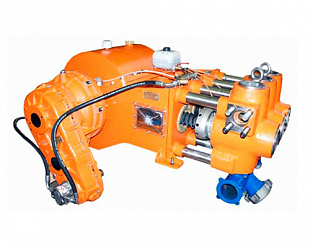

Насос СИН 32

Насос трехплунжерный СИН 32 ГОСТ 12052-90 (аналог - насос 9Т)

Назначение:

Перекачивание различных жидкостей под высоким давлением. Насос СИН 32 используется в установках кислотной обработки скважин, гидропескоструйной перфорации, цементирования скважин.

Преимущества насоса СИН 32

• Самый распространенный трехплунжерный насос в России (выпущено более 1000 шт. насосов)
• Высокая надежность (подтвержденный ресурс работы 10лет)
• КПД насоса с редуктором 0,85 (у насоса 9Т - КПД=0,5)
• Удобство в эксплуатации и простота в обслуживании (время полного обслуживания с заменой всех сменных деталей 60 минут)
• Надежная защита механической части насоса от попадания перекачиваемой жидкости через уплотнение корпуса, за счет использования герметичного чехла.
• Повышенная износостойкость плунжеров (ресурс работы плунжеров в 2 раза выше чем у поршней насоса 9Т)
• Отсутствие встроенного редуктора с шевронной передачей за счет навесного планетарного редуктора
• Стабильность технических характеристик за все время эксплуатации (стабильность характеристик по расходу и давлению, независимо от наработки насоса).

Технические характеристики насоса СИН 32

* - значения параметров зависят от мощности привода и частоты вращения вала насоса.

Примечание: по желанию заказчика насос переоборудуется под конкретные условия эксплуатации и оснащается гидравлическим съемником седел.

Насос СИН-32 — это насос средней мощности, построенный на плунжерном механизме. Его «поршневым аналогом» является насос 9Т, от которого он выгодно отличается рабочими характеристиками и весом.

Этот насос используется для типовых задач буровых насосов: нагнетание промывочной жидкости в скважину, подача специальных растворов, создание необходимого для работы скважины давления и т. д. Его широко применяют при цементировании скважин, пескоструйной перфорации, а также в некоторых других областях, не связанных с добычей нефти и газа.

Преимущества плунжерной системы

СИН-32 — плунжерный насос. Это значит, что в его конструкции вместо поршней используются плунжеры. В отличие от поршней, они позволяют получать большее рабочее давление, не боясь, что насос повредится или выйдет из строя.

В плунжерной системе смазывание происходит по всей длине плунжера, что обеспечивает меньший износ уплотнителей и самого плунжера, чем в поршневом механизме.

Также плунжерные насосы можно использовать для большего количества жидкостей, в отличие от поршневых, которые обычно не рекомендуется применять с агрессивными составами. Поэтому СИН-32 часто используют для кислотной обработки скважин.

А главное, насос СИН-32 компактнее аналогов, за счет того, что ту же самую мощность в плунжерных системах возможно снимать с меньшего объема за счет увеличения частоты вращения вала насоса.

Все это положительно сказывается на популярности данной модели и ее универсальности.

Комплектация

У насоса горизонтальное исполнение и довольно скромные габариты: 1800*1000*80 мм. Это очень удобно, потому что увеличивает возможности по его включению и в те проекты, что находятся еще на стадии разработки, и в уже функционирующие системы.

Насос состоит из трех основных частей:

• Гидравлическая. Здесь находятся клапаны, плунжеры, их уплотнения, монтажные крышки. По форме это литая коробка, соединенная с приводной частью через стальные шпильки.
• Приводная. В ней находится мотор и специальный эксцентриковый вал, который преобразует вращательное движение в поступательное и передает его на плунжеры.
• Смазочная. В нее входит картер, отдельный бак с маслом для плунжеров, система трубопроводов и специальный шестеренный насос для нагнетания смазки во все нужные узлы.

Большим преимуществом является то, что вы можете купить насос СИН-32 в комплектации, подобранной специально для вашего проекта. Это намного упростит введение его в эксплуатацию и избавит вас от необходимости перестраивать уже готовую систему.

Обслуживание

Сам по себе этот насос очень неприхотлив в обслуживании и обладает высочайшей надежностью. Его обслуживание сводится к нескольким базовым принципам:

• Ежедневный осмотр на предмет явных поломок и неисправностей, контроль уровня масла и его загрязненности.
• Техническое обслуживание по графику, в ходе которого проверяется состояние внутренних деталей, планово меняются уплотнители и некоторые другие элементы.
• Капитальный ремонт по графику, в ходе которого меняются детали механизма, получившие критический механический износ.

Достаточно выполнять эти простые условия и насос СИН-32 прослужит долго.
