Обратный клапан КОШ 73 (73 мм)
КОШ 73 предотвращает обратный ток жидкости в системах водоснабжения и канализации. Шаровая конструкция обеспечивает герметичное перекрытие, устойчивость к загрязнениям и простоту монтажа. Не требует сложного ухода.
Применяется в трубах диаметром 73 мм, подходит для частных и промышленных объектов.

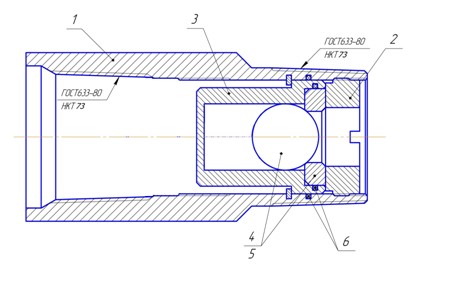

Клапан обратный 73 состоит из корпуса 1, в который установлена клетка -3 и гайка -2. В корпусе установлены седло и клапан -4,5. Плотность прилегания седла и клапана достигнута притиранием. Положение клапана «открыто-закрыто» определяется направлением потока.
Обратный клапан КОШ 60 (60 мм)
КОШ 60 — надежное решение для защиты систем от обратного тока воды и других жидкостей. Простой в установке, прочный и не требует частого обслуживания.
Применяется в водоснабжении, канализации и инженерных сетях. Устанавливается в колонне насосно-компрессорных труб диаметром 60 мм.

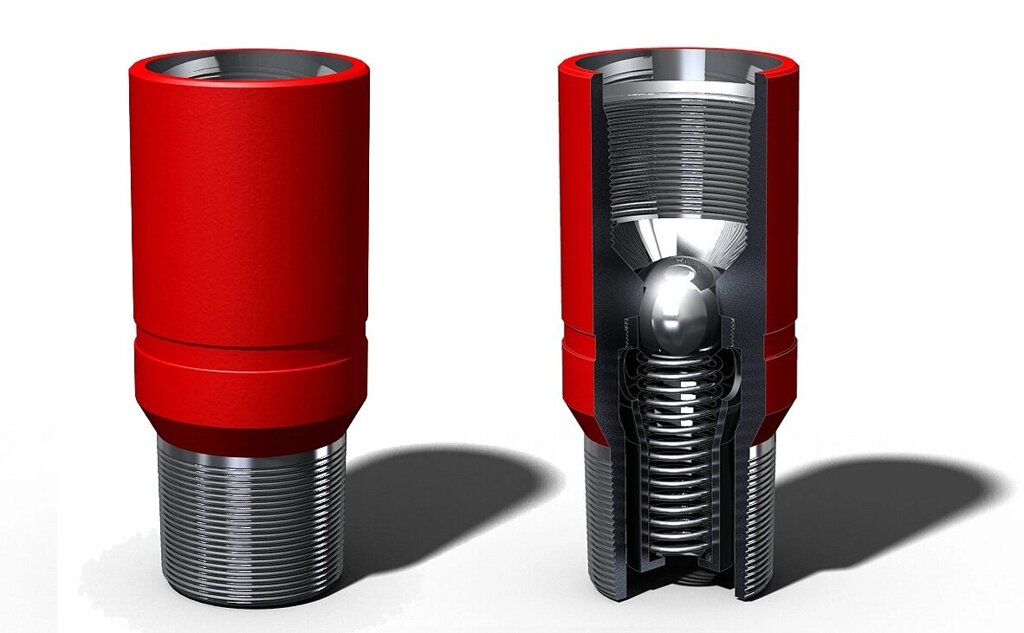

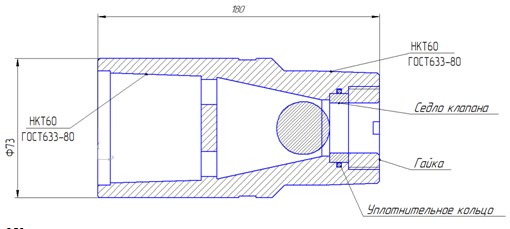

Обратный клапан 60 состоит из корпуса с резьбами, в который ввернута муфта . В корпусе установлены седло и клапан . Шарик расположен внутри клетки в стенках которой выполнены отверстия для протока жидкости При работе жидкость поступает в корпус клапана и поднимая шарик(клапан) над седлом, проходит в колонну. При остановке под действием собственного веса, возвратной пружины и давления жидкости клапан плотно прижимается к седлу.
Технические характеристики клапанов КОШ-73 и КОШ-60
|
Параметр |
КОШ-73 |
КОШ-60 |
|
Макс. рабочее давление, МПа |
25 |
21 |
|
Герметичность клапанной пары / на прочность, МПа |
5 / 25 |
— |
|
Условный проход, мм /Проходное сечение не менее, мм/мм² |
— |
28 / 345 |
|
Рабочая среда |
Нефть, газ, конденсат, пластовые воды, жидкости при добыче и ремонте скважин, буровые растворы |
Пластовые воды, нефть, буровые растворы |
|
Направление потока |
Одностороннее |
— |
|
Клапанная пара АПИ 11 AX |
V11-225 SS |
V11-175 SS |
|
Твёрдость шара, HRC |
— |
58…65 |
|
Материал шар, седло ГОСТ5632-72 |
— |
Ст. 95Х18 |
|
Класс герметичности по ГОСТ 9544-93 |
A |
A |
|
Габариты (мм) |
180×89 |
73 х 180 |
|
Масса, кг |
4 |
5,5 |
|
Материал корпуса, ГОСТ4543-71 |
Ст.40Х13 |
40Х |
|
Присоединительные резьбы по ГОСТ 633-80 |
НКТ 73 |
НКТ 60 |
|
Температура окружающей среды- градус С |
−40 до +220 |
— |
|
Макс. допустимый расход жидкости, м³/сут |
не менее 800 |
550 |
|
Материал уплотнений, смесь резиновая ТУ38 005 1166-98 |
ИРП1287 |
— |
|
Пространственное положение |
Любое |
— |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ категория размещения 1 |
— |
У нас вы можете приобрести КОШ (60,73) по выгодной цене с быстрой доставкой по всей России.
