| Характеристики | Обозначение | Рабочее давление, МПа | Габаритные размеры, мм | Присоединительные резьбы | Масса, кг |

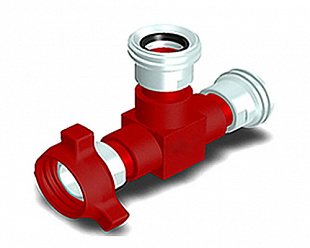

| Тройник НКТ 2" | АФНИ.08.00.000 | 35 | 190х435х255 | CnTr 100x12,7 | 15 |
| Тройник НКТ 3" | АФНИ.09.00.000 | 35 | 240х535х355 | CnTr 136,525x7,257 | 35 |
| Тройник НКТ 3" | АФНИ.09.00.000-01 | 35 | 240х535х355 | Tr 150x8 | 35 |
Характеристики переходников (переводников) НКТ:
| арактеристики | Обозначение | Рабочее давление, МПа | Габаритные размеры, мм | Присоединительные резьбы | Масса, кг |
|
Переходник 2" (резьба-резьба) |
АФНИ.12.00.000 | 35 | ф125х360 | Cn Tr100x12,7 | 12 |
|
Переходник 2" (гайка-гайка) |
АФНИ.12.01.000 | 35 | ф190х400 | Cn Tr100x12,7 | 15 |
|
Переходник 3" (резьба-резьба) |
АФНИ.12.02.000 | 35 | ф136,6х450 | Cn Tr136,525x7,257 | 15 |
|
Переходник 3" (резьба-резьба) |
АФНИ.12.02.000-01 | 35 | ф150х450 | Tr150x8 | 15 |
|
Переходник 3" (гайка-гайка) |
АФНИ.12.03.000 | 35 | ф240х500 | Cn Tr136,525x7,257 | 25 |
|
Переходник 3" (гайка-гайка) |
АФНИ.12.03.000-01 | 35 | ф240х500 | Tr150x8 | 25 |
|
Переходник 3" (гайка-резьба) |
АФНИ.12.04.000 | 35 | ф240х475 | Cn Tr136,525x7,257 | 20 |
|
Переходник 3" (гайка-резьба) |
АФНИ.12.04.000-01 | 35 | ф240х475 | Tr150x8 | 20 |
|
Переходник 2"-4" (резьба-гайка) |
АФНИ.12.05.000 | 35 | ф230х175 | Cn Tr100x12,7 - Cn 160x20 | 7 |
|
Переходник 2"-3" (резьба-гайка) |
АФНИ.12.06.000 | 35 | ф240х235 | Cn Tr100x12,7 Резьба муфт НКТ 89 ГОСТ633-80 | 14 |
|
Переходник 2"-4" (резьба-резьба) |
АФНИ.12.07.000 | 35 | ф160х140 | Cn Tr100x12,7 - Cn 160x20 | 7 |
