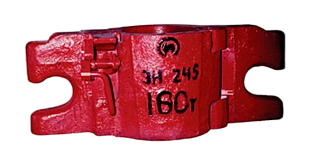

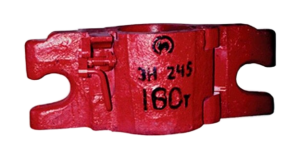

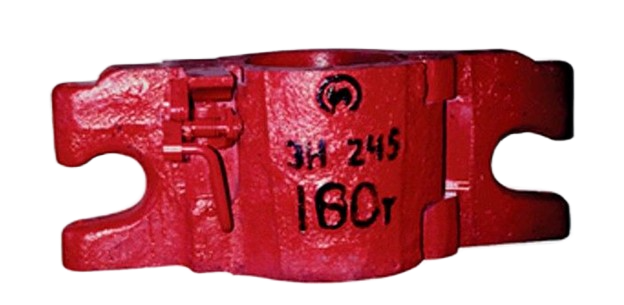

Элеватор литой ЭН предназначен для захвата и удерживания на весу колонны обсадных труб при спускоподъемных операциях при бурении скважин. Используется в умеренном макроклиматическом районе по ГОСТ 16350-80.
Элеватор литой для обсадных труб ЭН состоит из следующих основных сборочных единиц и деталей: корпуса, оси шарнира, затвора, собачки, предохранителя замка предохранителей штропов.
Корпус элеватора представляет собой массивную стальную литую деталь с открытыми по бокам проушинами под штропы, с внутренней расточкой под захватываемую трубу. Затвор стальной литой присоединяется к корпусу посредством шарнира на котором вращается при закрывании и открывании элеватора. Собачка элеватора ЭН обеспечивает автоматическое запирание элеватора при захлопывании створки и предотвращает самопроизвольное открытие элеватора в процессе производства спускоподъемных операций. Собачка соединена с корпусом посредством оси собачки. Собачка имеет выступ, который в закрытом состоянии элеватора находится под опорной поверхностью муфты обсадной трубы. Этот выступ обеспечивает дополнительную фиксацию в закрытом положении.
Собачка действует автоматически благодаря наличию установочной пружины и наклонной поверхности головки. Пружина работает на растяжение. Одним концом она закреплена на оси пружины в корпусе, другим навешана на ушко. Предохранитель замка фиксирует собачку в закрытом положении элеватора и обеспечивает страховое запирание элеватора.
|
ЭН 194-160 |
ЭН 219-160 |
ЭН 245-160 |
ЭН 325-160 |
ЭН 426-160 |
Грузоподъемность, т |
160 |
160 |
160 |
160 |
160 |
Условный диаметр труб, мм |
194 |
219 |
245 |
325 |
426 |
Диаметр отверстия под трубу, мм |
198 |
224 |
250 |
331 |
433 |
Габаритные размеры, мм |
940х352х365 |
965х382х365 |
995х412х365 |
1095х502х365 |
1195х602х365 |
Масса комплекта, кг |
180 |
220 |
235 |
290 |
354 |
